Streu- und Beugungsmethoden

Analyt

• native und synthetische Polymere, Composite, Werkstoffe, anorganische Materialien
• Probenmenge: Polymere: 0,5 cm³ - 1 cm³, anorganische Materialien: wenige mg

Ausstattung

• Röntgengerät: Zweikreisdiffraktometer (D5000, Bruker-AXS)
• Monochromator: Ge(111)-Primärstrahlmonochromator
• Wellenlänge: Cu-Kα₁; λ = 0,15406 nm
• Detektor: Szintillationszähler
• Betrieb (Standard): symmetrische Transmission
• Zusätze: Zubehör für die Untersuchung von flüssigen Materialien
• Röntgengerät: Texturgoniometer mit geschlossener Eulerwiege (Vierkreisdiffraktometer, D5000, Bruker-AXS)
• Monochromator: Nickelfilter
• Wellenlänge: Cu-Kα; λ = 0,1542 nm
• Detektor: Szintillationszähler
• Betrieb: Transmission oder Reflexion
• Röntgengerät: Flachfilmkamera
• Monochromator: Nickelfilter
• Wellenlänge: Cu-Kα; λ = 0,1542 Å
• Detektor: Röntgenfilm
• Betrieb: senkrechte Transmission
• Zubehör: Heizeinrichtung, Kleinwinkelkamera

Auswertungsmethoden und Zielgrößen

• Charakterisierung der übermolekularen Struktur von nativen und synthetischen Polymeren
• Bestimmung des Kristallinitätsgrades und der Kristallitgrößen (angepasstes Ruland-Vonk-Verfahren, Fraunhofer IAP-eigene Software WAXS VII)
• Charakterisierung der Vorzugsorientierung von Polymeren
• Aufnahme kompletter Polfiguren
• Ermittlung des Texturtyps aus Polfiguren (Transmission, Reflexion)
• Bestimmung quantitativer Orientierungsparameter
• Quantitative Bestimmung von Faserorientierungen (Hermansfaktor, IAP-eigene Software)

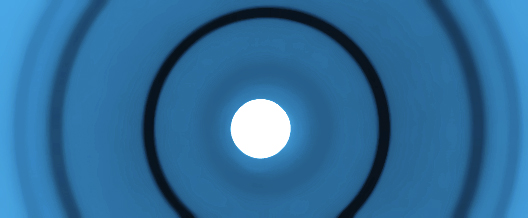

• Qualitative Charakterisierung von Vorzugsorientierungen mittels Röntgenfilmaufnahmen
• Qualitative und quantitative Phasenanalyse
• Qualitative Phasenanalyse mittels Peakfitting; Profilanalyse (Topas-P, Bruker-AXS)
• Quantitative Phasenanalyse (Auswertung kompletter Röntgenstreukurven, IAP-eigene Software)
• Quantitative Rietveld-Analyse (Topas-R, Bruker-AXS)
• Qualitative und quantitative Phasenanalyse mittels Röntgenfilmaufnahmen

Anwendung

• Bestimmung des Kristallinitätsgrades und der Kristallitgrößen von Zellstoffen und Stärke
• Orientierung von Cellulosefasern und -folien
• Quantitative Bestimmung der Modifikationsanteile einer Substanz (z. B. Cellulose I / II-Phasenanalyse: faserverstärkte Wursthüllen)
• Quantitative Phasenanalyse von Compositmaterialien (z. B. quantitative Bestimmung des Faseranteils in cellulosefaserverstärkten Verbundmaterialien)
• Quantitative Rietveldanalyse von Zement

Vergleichs- und Ergänzungsmethoden

• Röntgenkleinwinkelstreuung (SAXS)
• Kernmagnetische Resonanzspektroskopie (NMR)
• Rasterelektronenmikroskopie (REM)
• Transmissionselektronenmikroskopie (TEM)
• Lichtmikroskopie (LM)
